Как найти короткое замыкание и устранить его: практическое руководство

Что такое короткое замыкание и почему оно опасно?

Короткое замыкание (КЗ) — это прямой контакт между фазным и нулевым проводниками или между фазой и землей при минимальном сопротивлении. В нормальном режиме электрический ток проходит через нагрузку — лампочку, холодильник, утюг. При КЗ ток идет напрямую, минуя потребителя, и его величина возрастает в десятки и сотни раз за доли секунды.

Последствия короткого замыкания достаточно серьезны. Провода мгновенно нагреваются до температуры плавления изоляции (150-200°C), что приводит к возгоранию. Мощная электрическая дуга, возникающая в точке контакта, способна воспламенить окружающие материалы. Кроме того, из-за КЗ ломаются электроприборы.

Основные причины короткого замыкания

К причинам возникновения КЗ относятся следующие:

• Естественный износ изоляции проводов. С годами защитное покрытие теряет эластичность, растрескивается.
• Нарушение монтажных норм. Скрутки проводов вместо клеммников, соединение алюминия с медью без переходников, недостаточная затяжка контактов.
• Механические повреждения. Сверление стен без детектора скрытой проводки, вбивание гвоздей в места прохождения кабелей.
• Перегрузка сети. Старая проводка сечением 1,5 мм² не выдерживает нагрузки от мощных электроприборов.
• Неисправные приборы. Изношенные шнуры, поврежденные вилки, внутренние дефекты техники.

Виды короткого замыкания

В бытовых однофазных сетях 220 В чаще всего встречается однофазное КЗ — замыкание фазы на ноль или на заземление.

В трехфазных сетях 380 В (в частных домах, на производстве и в общедомовых щитках) возникают другие виды короткого замыкания:

• Двухфазное — замыкание между двумя фазными проводниками.
• Двухфазное замыкание на землю — две фазы одновременно контактируют с заземлением.
• Трехфазное — замыкаются все три фазы.

Также в электроприборах возникает внутреннее КЗ ― оно происходит из-за пробоя изоляции обмоток, повреждения печатных плат, попадания влаги. Часто сопровождается характерным запахом горелой электроники.

Как распознать короткое замыкание?

Короткое замыкание можно определить по ряду признаков:

• Мгновенно отключается автоматический выключатель.
• Возникает запах горелой пластмассы.
• Появляются вспышка и треск в момент включения прибора в розетку.
• Появляются следы нагара вокруг отверстий розеток.
• Резко падает напряжение — свет во всей квартире тускнеет или гаснет.
• Возникает характерный хлопок — это звук электрической дуги в момент замыкания.

Для точной диагностики короткого замыкания используют мультиметр в режиме прозвонки. Отключают электричество, затем измеряют сопротивление между фазой и нулем — оно должно стремиться к бесконечности. Низкое сопротивление указывает на КЗ.

Пошаговая инструкция: как устранить короткое замыкание?

Устранением короткого замыкания должен заниматься опытный электрик. Мастер работает поэтапно:

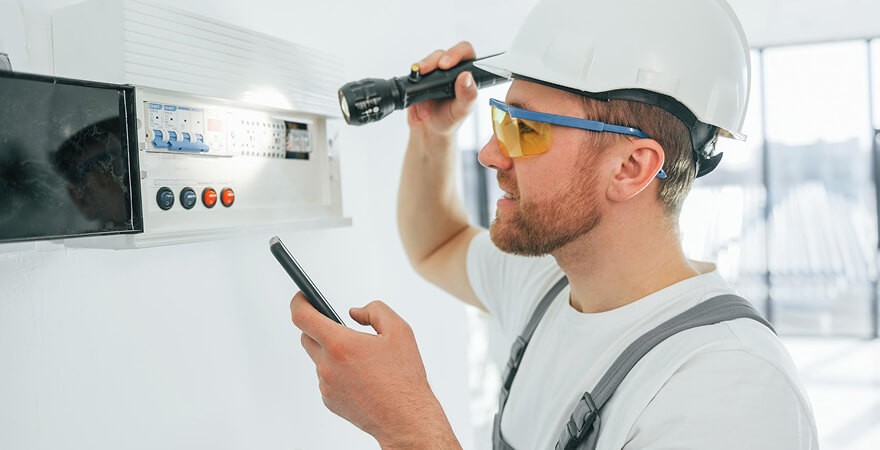

1. Отключает вводной автомат в квартирном щитке. Проверяет индикатором отсутствие напряжения.
2. Осматривает розетки, выключатели, распределительные коробки. Ищет почернения, оплавления, следы искрения. Проверяет шнуры и вилки подключенных приборов.
3. Локализует проблему. Поочередно включает автоматы отдельных линий. На линии, при включении которой срабатывает защита, и произошло КЗ. Отключает все приборы на этой линии и проверяет снова — если автомат держится, проблема в одном из приборов.
4. Мультиметром измеряет сопротивление изоляции на проблемной линии. Прозванивает участки проводки, чтобы найти конкретное место повреждения.

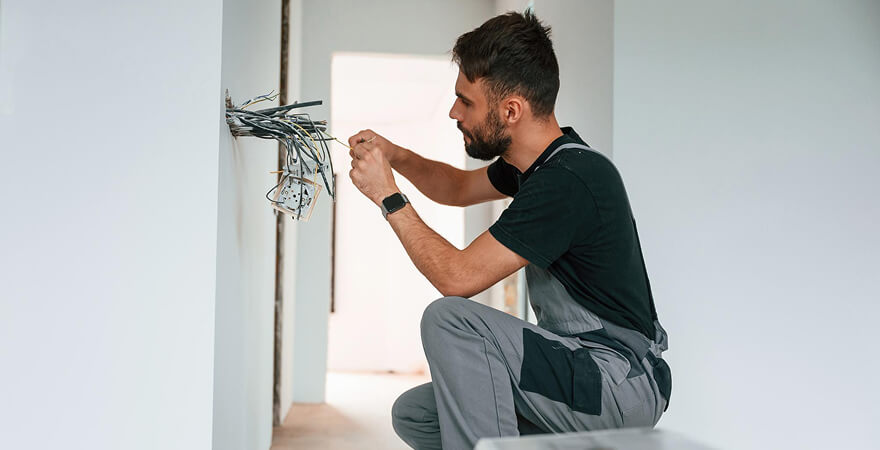

5. Устраняет неисправность. Меняет поврежденный участок кабеля, розетку или восстанавливает контакт в распределительной коробке.
6. Выполняет контрольную проверку. Измеряет сопротивление изоляции — оно должно быть не менее 0,5 МОм. Включает автомат и проверяет работу линии под нагрузкой.

Поиск короткого замыкания в скрытой проводке: что нужно знать?

Современные методы позволяют локализовать проблему в скрытой проводке с минимальным ущербом. Мастера используют:

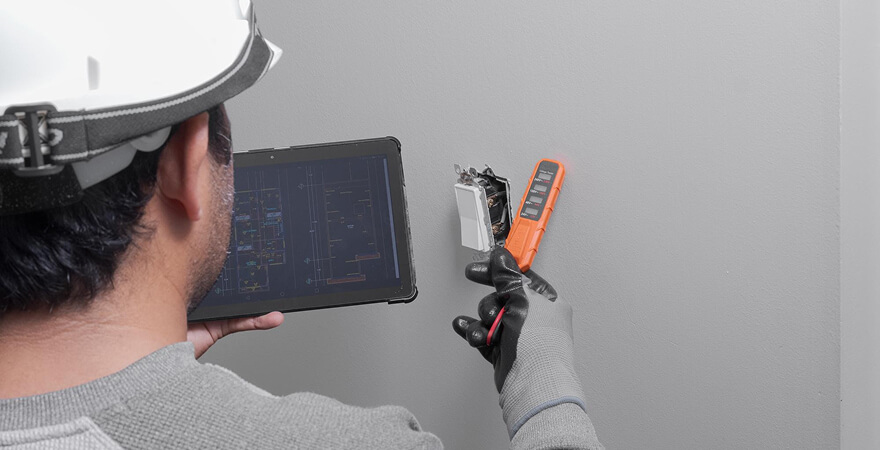

• Детекторы скрытой проводки. Показывают трассу кабелей в стене и помогают определить примерное расположение проблемного участка.
• Трассоискатель — профессиональный прибор, который не только находит провода, но и определяет места повреждения изоляции.
• Тепловизор. Выявляет участки повышенного нагрева в стене. Поврежденная изоляция в месте будущего КЗ создает повышенное сопротивление, что приводит к нагреву.
• Метод импульсной рефлектометрии. Помогает точно определить расстояние до места повреждения.

При обнаружении места КЗ стену вскрывают локально — на участке 20-30 см, устраняют повреждение и восстанавливают отделку. Это значительно дешевле и быстрее полной замены проводки.

Методы профилактики короткого замыкания

Предотвратить КЗ проще и дешевле, чем устранять его последствия..

Эффективные меры профилактики:

• Регулярная диагностика электросети ― раз в 3-5 лет.
• Установка качественных автоматов защиты и УЗО — они должны соответствовать сечению проводки и нагрузке линии.
• Прокладка проводов с правильным сечением — для розеточных групп минимум 2,5 мм², для мощных приборов (плита, духовка) — 4-6 мм².
• Соблюдение норм монтажа — лучше обращаться к профессионалам.
• Контроль нагрузки — не стоит подключать одновременно несколько мощных приборов к одной розетке через удлинитель.
• Замена старой проводки — алюминиевые провода стоит заменить на медные, особенно во влажных помещениях.

Следите за состоянием электроприборов: изношенные шнуры, треснувшие вилки, искрящие розетки — все это нужно менять немедленно.

Когда нужно обращаться к профессионалам?

Если вы никогда не работали с электросетями, не пытайтесь устранять КЗ самостоятельно — цена ошибки слишком высока.

Обязательно вызывайте электрика в следующих случаях:

• КЗ возникло в скрытой проводке ― точное место повреждения неизвестно.
• Необходимо работать с трехфазной сетью 380 В.
• Обнаружены проблемы в общедомовых сетях или вводном щитке.
• Проводка сильно повреждена ― требуется полная или частичная замена.

Профессиональный электрик устранит текущую проблему, проверит состояние всей электросети, выявит потенциально опасные участки и даст рекомендации по модернизации.
